Weinprüflabor Osann-Monzel
Anspruchsvolle Fliesenverlegung auf Doppelboden mit Verlegesystem von codex gemeistert.
Daten
| Gebäudetyp | Industrie & öffentliche Gebäude |
|---|---|
| Datum | 17.09.2018 |
| Fläche | 1.000 m² |
| Land | Deutschland |
Das Institut Heidger im Moselort Osann-Monzel ist ein akkreditiertes Prüflabor für Wein-, Spirituosen-, Lebensmittel- und Umweltanalytik. Die labortechnischen Analysen führt das renommierte Institut in einem dreigeschossigen Neubau durch. Für die großflächigen, fast stützenfreien Räume war wegen der Vielzahl der Laborgeräte ein flexibler, tragfähiger Boden mit Trittschalldämmung gefordert.
codex überzeugte
mit einer Systemlösung für den Hohlraumboden, bei der die Fliesen mit einer Aufbauhöhe von nur 4 mm verlegt werden konnten.

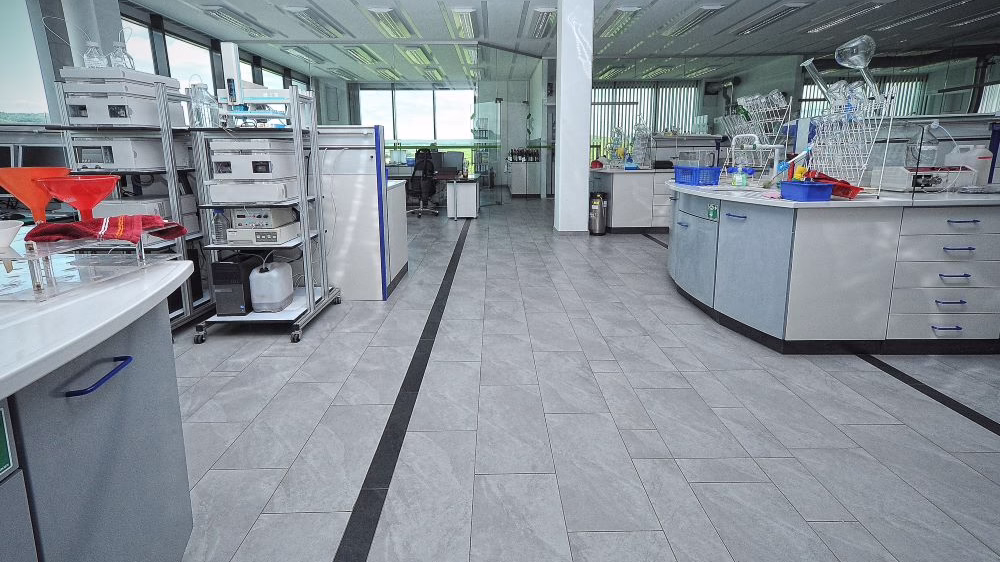

Als Bodenbelag im Prüflabor wählte der Bauherr keramische Fliesen im Format 30 x 60 cm, die im Dünnbettverfahren direkt auf der Betonunterkonstruktion verlegt werden sollten. Die Kabelführungen im Boden mussten dabei zugänglich bleiben, die Bodenflächen durften nicht versiegelt werden. Allerdings kam es bei den jeweils ca. 800 m² großen Geschossflächen auch darauf an, eine Schallübertragung durch Vibrationen der Geräte zu verhindern. Die Lösung bot ein für diese Anwendung freigegebenes und geprüftes Verlegesystem von codex mit flexibel verlegbaren Entkoppelungsplatten und einem Trittschallverbesserungsmaß von 14 db.
„Mit einer Konstruktionshöhe von ca. 4 mm ist dies ein ausgezeichnetes Beispiel für einen schlanken Bodenaufbau mit guter Trittschalldämmung“, meint Bauherr Volker Heidger. „Um den schweren Punktlasten der Messgeräte und dem Gewicht von Transportwagen gewachsen zu sein, mussten die Entkoppelungsplatten Punktlasten bis zu 300 kg aufnehmen. Das konnten wir ebenfalls garantieren“, erklärt Joachim Fülle, Leiter codex Anwendungstechnik & Produktmanagement.
Freigegeben: der Aufbau und die Vorgehensweise

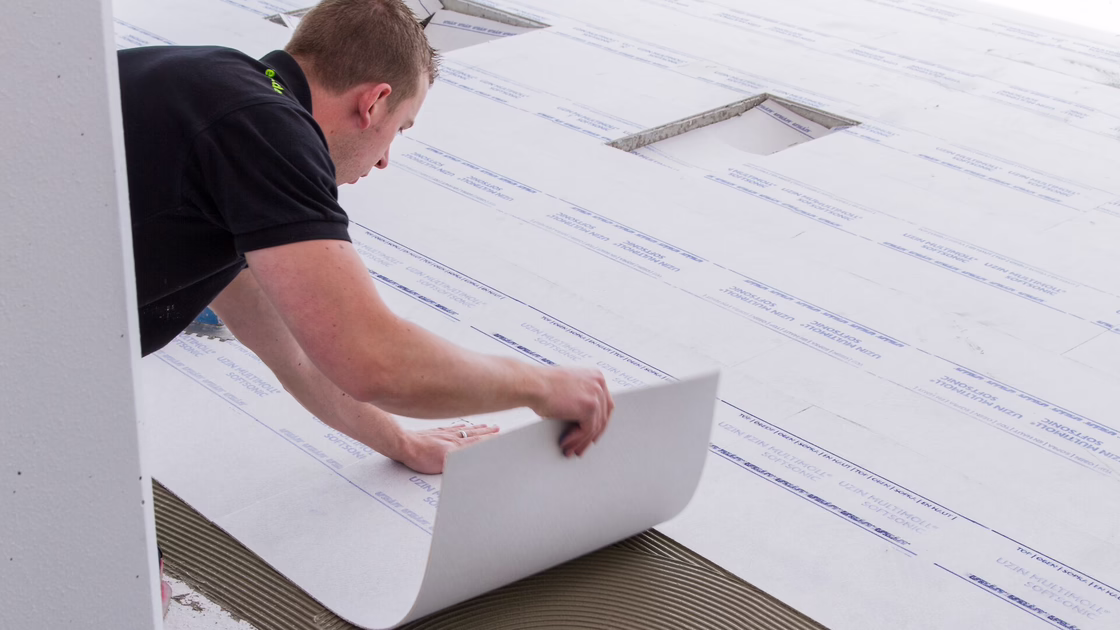

Die Rohbetonoberfläche wurde zunächst kugelgestrahlt, um weiche, schwach haftende Schichten zu entfernen. Nur ein glatter, abgesaugter und fester Untergrund ist für den Bodenaufbau und die erste Grundierschicht mit codex Fliesengrund optimal. Um eine gleichmäßig ebene Fläche zu erzielen, war eine dünne Ausgleichsschicht < 1 cm nötig. Die schnellerhärtende selbstverlaufende Fliesenspachtelmasse codex FM 50 Turbo erreicht die Belegreife bereits nach zwei Stunden, sodass die Fliesenleger die Uzin Multimoll SoftSonic Entkoppelungsplatten zügig einbauen konnten. Hier kam der neue, besonders zuverlässige und schnell abbindende Schnellkleber codex RX 6 Turbo zum Einsatz. Die Verlegung erfolgte dicht gestoßen und stoßversetzt im Halbverband. „Das passgenaue Ausschneiden an den 64 Revisionsöffnungen pro Geschoss ging gut voran“, kommentiert Christian Karen, Inhaber des Fliesenlegerbetriebs cK-renA aus Föhren. „Wir haben uns einfach an das Fugenraster gehalten.“ Bereits nach drei Stunden waren die Platten begehbar und die Fliesen konnten mit dem Flex-Dünnbettmörtel codex Power CX 3 verlegt und dann verfugt werden. Wegen der Drucklasten der Maschinen war auch hier eine hohe Druckfestigkeit der Materialien wichtig: Die Wahl fiel darum auf die hoch belastbare codex Resist (Kleber & Fugenmörtel)
Zuverlässig und aufeinander abgestimmt
„Gerade bei anspruchsvolleren Konstruktionen mit hohen, rollenden Lasten auf einem Doppelboden sind sichere und zuverlässige Verlegesysteme gefordert, die perfekt funktionieren und auf die besonderen Anforderungen passgenau abgestimmt sind“, erläutert Joachim Fülle. Und Fliesenleger Christian Karen ergänzt: „Für mich war die sichere und zeitsparende Arbeite im System ausschlaggebend. Die Zusammenarbeit mit der Kundenberatung von codex hat hervorragend geklappt. Und nach über einem Jahr im Einsatz hat sich die Bodenkonstruktion auch bestens bewährt. Der Bauherr ist zufrieden, Optik und Funktion passen.“
